Actuaciones Transversales en Sostenibilidad Ambiental en Osakidetza

Fondos del Mecanismo de Recuperación y Resiliencia (MRR) - Next Generation

EU En el camino a una UE más ecológica, más digital, más resiliente y mejor adaptada a los retos actuales y futuros, el instrumento temporal Next Generation EU nace como impulso a la recuperación tras la crisis originada por la COVID-19, constituyendo una pieza clave para conseguir los objetivos marcados.

Su elemento central, el Mecanismo de Recuperación y Resiliencia (MRR), cuenta con 672.500 millones de euros para apoyar las reformas e inversiones emprendidas por los países de la UE., la meta es lograr economías y sociedades europeas más sostenibles y resilientes, y mejor preparadas para los retos y las oportunidades de las transiciones ecológica y digital. Además de mitigar el impacto económico y social de la pandemia fde coronavirus.

El MRR es un instrumento de gestión directa sobre la base de la verificación del cumplimiento de una serie de hitos y objetivos previamente determinados.

---

---

Ámbito de actuación vinculados a los Fondos MMR en Osakidetza:

Renovación de salas de calderas e instalación de calderas de biomasa en:

Dirección General de Osakidetza

La instalación para la producción de calor del edificio se compone de dos calderas de biomasa de 256kW cada una y cuatro calderas murales de gas en cascada de 152,5kW cada una. Las calderas de biomasa se encargan de la mayor parte de la producción de energía térmica. Las calderas de gas natural solo entran en funcionamiento en momentos de alta demanda, complementando la labor de las calderas de biomasa.

Las calderas de biomasa cumplen con todas las normativas actuales respecto a las emisiones de partículas a la atmósfera y, además, llevan incorporado un “electrofiltro” que las reduce de forma considerable.

Las calderas, además, cuenta con extracción automática de las cenizas de la cámara de combustión, regulación mediante sonda lambda que supervisa de forma permanente los valores de los gases para obtener valores de combustión ideales y valores de emisión muy reducidos, un sistema de regulación y control que gobierna tanto las calderas como los depósitos de acumulación asociados, y el sistema de ACS proyectado.

Importe subvencionado: 179.000€

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.



---

---

Hospital de Bermeo

La producción de calor del edificio se compone de dos calderas de gas y una caldera de biomasa. La instalación del hospital opera principalmente con la caldera de biomasa, la cual se encarga de la mayor parte de la producción de energía térmica. Las calderas de gas natural solo entran en funcionamiento en momentos de alta demanda, complementando la labor de la caldera de biomasa y asegurando el suministro de energía necesario para cubrir las necesidades del hospital.

• Una caldera de biomasa de 540 kW nominales.
• Dos Calderas de gas natural de 600 kW nominales.

La caldera de 540 kW nominales cumple con todas las normativas actuales respecto a las emisiones de partículas a la atmósfera y, además, lleva incorporado un “electrofiltro” que las reduce de forma considerable.

La caldera es modulante, con un rango entre 104,0 - 540 kW, y cuenta con:

• Un cuerpo formado por dos módulos (combustión e intercambio) ambos refrigerados por agua, con aislamiento de alta eficiencia para minimizar las pérdidas de calor.
• Extracción automática de las cenizas de la cámara de combustión.
• Intercambiadores de calor verticales con limpieza automática.
• Regulación mediante sonda lambda que supervisa de forma permanente los valores de los gases para obtener valores de combustión ideales y valores de emisión muy reducidos.
• Un sistema de regulación y control que gobierna tanto la caldera como los depósitos de acumulación asociados, y el sistema de ACS proyectado.

Importe subvencionado: 189.000 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.



---

---

---

Ambulatorio de Eibar

La renovación de la producción de calor del Ambulatorio de Eibar busca mejorar la eficiencia energética del edificio e implantar sistemas de generación térmica renovable para cumplir con la ley vasca de sostenibilidad energética. El proyecto reemplaza tres calderas antiguas de gas natural (87,79 kW cada una) por un sistema combinado.

La nueva instalación está diseñada para que una caldera de biomasa sea la principal fuente de energía, que cubre entre el 90% y el 95% de las necesidades energéticas. La caldera de gas natural actúa como apoyo, funcionando de manera residual para cubrir los momentos de demanda máxima. Con esta reforma, prácticamente el 100% de la demanda de agua caliente sanitaria (ACS) proviene de energías renovables.

Equipamiento instalado:

• Una caldera de biomasa de 180 kW con electrofiltro.
• Una caldera de gas natural de condensación de 177 kW.

La caldera de biomasa utiliza pellets como combustible. Se ha instalado también una nueva Sala de Calderas, que cuenta con un silo para el almacenamiento de los pellets.

El sistema de producción de calor renovado también incluye la instalación de un depósito de inercia de 2.000 litros que trabaja con la caldera de biomasa, dos depósitos acumuladores de ACS de 500 litros cada uno, e intercambiadores de calor.

Importe subvencionado: 63.000,00 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.



---

---

---

Centro de Salud de Durango-Landako

La renovación de la producción de calor del Centro de Salud Durango-Landako busca mejorar la eficiencia energética del edificio e implantar sistemas de generación térmica renovable alineados a la ley vasca de sostenibilidad energética. El proyecto reemplaza tres calderas antiguas de gas natural (87,79 kW cada una) por un sistema combinado.

La nueva instalación con una caldera de biomasa como principal fuente de energía, que cubre entre el 90% y el 95% de las necesidades energéticas. La caldera de gas natural actúa como apoyo, en momentos de demanda máxima. Con esta reforma, prácticamente el 100% de la demanda de agua caliente sanitaria (ACS) proviene de energías renovables.

Equipamiento instalado:

• Una caldera de biomasa de 180 kW con electrofiltro.
• Una caldera de gas natural de condensación de 177 kW.

La caldera de biomasa utiliza pellets como combustible. Se ha instalado tambien una nueva Sala de Calderas, que tiene un silo para el almacenamiento de pellets.

El sistema de producción de calor renovado también incluye la instalación de un depósito de inercia de 2.000 litros que trabaja con la caldera de biomasa, dos depósitos acumuladores de ACS de 500 litros cada uno, e intercambiadores de calor.

Importe subvencionado: 63.000,00 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.



---

---

---

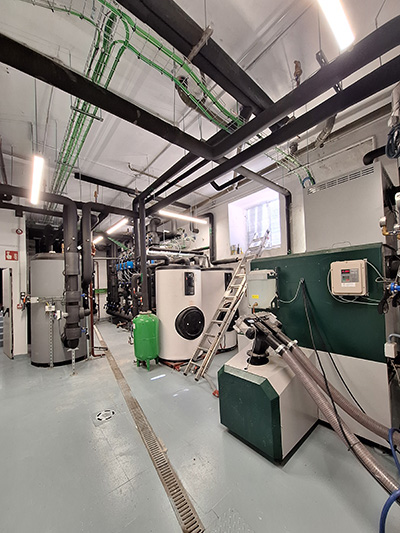

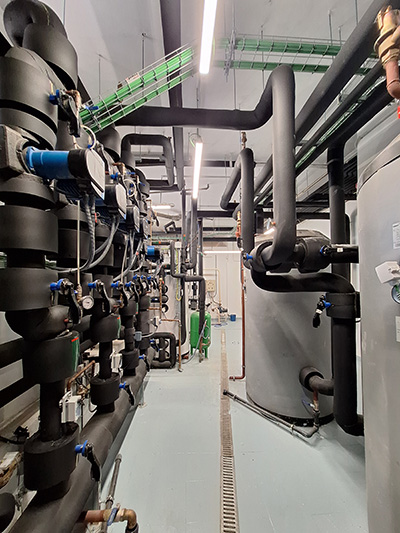

Ambulatorio de Zaballa

La renovación de la producción de calor del Ambulatorio de Zaballa busca actualizar sus instalaciones y reducir las emisiones de CO2 a la atmósfera mediante la incorporación de energías renovables. El proyecto reemplaza una caldera antigua de gas (modelo REMEHA GAS 310 ECO-6 de una potencia útil total de 327 kW útiles) por un moderno sistema combinado.

La nueva instalación está diseñada para que una caldera de biomasa sea la fuente principal para la producción de agua de calefacción y ACS. Un nuevo sistema de gas natural en cascada actúa como apoyo, entrando en funcionamiento durante los días con temperaturas muy bajas (puntas de demanda), cuando la biomasa requiera mantenimiento o avería, y durante la temporada estival, etapa en la que operará en modo de solo gas debido al reducido consumo de agua caliente sanitaria (ACS).

Equipamiento instalado:

• Una caldera de biomasa modelo HERZ FIREMATIC 201 de 201 kW
• Un sistema en cascada de 3 calderas de gas natural de condensación modelo Hoval TopGas (sumando una potencia útil total de 226,9 kW).

La caldera de biomasa utiliza pellets como combustible y se aloja en un local anexo a la sala de calderas. Esta instalación cuenta con las siguientes características:

• Se ha construido un silo con una alimentación mediante tornillo sinfin para el almacenamiento de pellets, con una capacidad útil de 25,88 m³ (lo que equivale a unos 15,500 kg y garantiza una autonomía aproximada de unos 2 meses).
• Las calderas de gas de apoyo, ubicadas dentro de una envolvente en el patio exterior del edificio, son dos unidades del modelo Hoval TopGas Max 65 y una unidad del modelo Hoval TopGas Max 100, sumando una potencia útil total de 226,9 kW.

El sistema de producción de calor renovado también incluye la instalación de dos depósitos de inercia de 1500 litros sobre los que trabaja la caldera de biomasa, dos depósitos acumuladores de ACS de 800 litros cada uno, e intercambiadores de placas para el tratamiento del ACS. El diseño incorpora además bombas hidráulicas con variadores de frecuencia y un avanzado sistema de gestión centralizado (BMS) para la monitorización y control remoto de todas las variables de la instalación.

Financiación del Proyecto:

Proyecto acogido al programa de incentivos para la implantación de instalaciones de energías renovables térmicas en diferentes sectores de la economía, en el marco del Plan de Recuperación, Transformación y Resiliencia, financiado por la Unión Europea – NextGenerationEU.

Datos cofinanciación:

• Componente 7, inversión 1 (C7, I1)
• Beneficiario: OSAKIDETZA - SERVICIO VASCO DE SALUD
• Inversión total: 640.389,92 €
• Importe de la ayuda: 70.350,00 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.

---

---

---

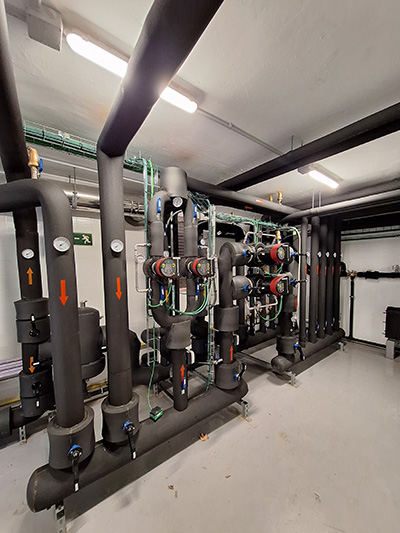

Centro de Salud de Algorta

La renovación de la producción de calor del Centro de Salud de Algorta busca actualizar sus instalaciones y reducir las emisiones de CO2 a la atmósfera mediante la incorporación de energías renovables. El proyecto reemplaza cuatro calderas antiguas de gas de 1998 (modelo CHAFFOTEAUX de 80 kW cada una, que sumaban un total de 320 kW útiles) por un moderno sistema combinado.

La nueva instalación está diseñada para que una caldera de biomasa sea la fuente principal para la producción de agua de calefacción. Un nuevo sistema de gas natural en cascada actúa como apoyo, entrando en funcionamiento durante los días con temperaturas muy bajas (puntas de demanda), cuando la biomasa requiera mantenimiento o avería, y durante la temporada estival, etapa en la que operará en modo de solo gas debido al reducido consumo de agua caliente sanitaria (ACS).

Equipamiento instalado:

• Una caldera de biomasa de 201 kW.
• Un sistema en cascada de 3 calderas de gas natural de condensación (sumando una potencia útil total de 233,5 kW).

Detalles de la Caldera de Biomasa: Modelo HERZ FIREMATIC 201 T-CONTROL

La caldera de biomasa utiliza pellets como combustible y se aloja en un nuevo edificio semisoterrado ejecutado en la zona ajardinada del recinto. Esta instalación cuenta con las siguientes características:

• Se ha construido un silo exterior de tipo rotativo (de 4 m de diámetro) para el almacenamiento de pellets, con una capacidad útil de 36,08 m³ (lo que equivale a unos 23.452 kg y garantiza una autonomía de unos 3 meses).
• Las calderas de gas de apoyo, ubicadas en la antigua sala de calderas, son dos unidades del modelo Hoval TopGas Max 100 (94,1 kW cada una) y una unidad del modelo Hoval TopGas Max 50 (45,3 kW).

El sistema de producción de calor renovado también incluye la instalación de un depósito de inercia de 3.000 litros sobre el que trabaja la caldera de biomasa, dos depósitos acumuladores de ACS de 750 litros cada uno, e intercambiadores de placas para el tratamiento del ACS. El diseño incorpora además bombas hidráulicas con variadores de frecuencia y un avanzado sistema de gestión centralizado (BMS) para la monitorización y control remoto de todas las variables de la instalación.

Financiación del Proyecto:

Proyecto acogido al programa de incentivos para la implantación de instalaciones de energías renovables térmicas en diferentes sectores de la economía, en el marco del Plan de Recuperación, Transformación y Resiliencia, financiado por la Unión Europea – NextGenerationEU.

Datos cofinanciación:

• Componente 7, inversión 1 (C7, I1)
• Beneficiario: OSAKIDETZA - SERVICIO VASCO DE SALUD
• Inversión total: 483.735,62 €
• Importe de la ayuda: 70.350,00 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.

---

---

---

Hospital psiquiátrico de Araba

OBJETO DE LA ACTUACIÓN:

Se ha llevado a cabo una actuación integral consistente en la renovación de los sistemas energéticos del Hospital Psiquiátrico de Araba, mediante:

• Sustitución de la antigua sala de calderas de gas natural
• Implantación de una nueva central térmica con biomasa y gas natural de apoyo
• Renovación de equipos de climatización obsoletos
• Implantación de un sistema de generación fotovoltaica para autoconsumo

El objetivo principal de las actuaciones ha sido mejorar la eficiencia energética, reducir el impacto ambiental y garantizar el cumplimiento de la normativa vigente.

SITUACIÓN INICIAL:

El Hospital Psiquiátrico de Araba disponía previamente de unas instalaciones térmicas y de climatización propias de su época de construcción, con un grado notable de envejecimiento y una eficiencia energética limitada.

La producción de calor se realizaba mediante una sala de calderas situada en el semisótano del edificio principal, equipada con varias calderas de gas natural de potencia media-alta.

Los sistemas de climatización del hospital estaban formados por equipos instalados en distintas fases a lo largo del tiempo, entre los que destacaban:

• Equipos autónomos tipo split y compactos antiguos
• Sistemas con refrigerante R-22, actualmente prohibido por normativa ambiental
• Ausencia de ventilación controlada conforme a normativa actual

ACTUACIONES REALIZADAS:

Se ha ejecutado un nuevo edificio técnico independiente dentro del complejo hospitalario destinado a central térmica.

En esta central se han instalado:

• Dos calderas de biomasa (pellets) como fuente principal de energía
• Calderas de gas natural como sistema de apoyo
• Depósitos de inercia y acumulación
• Sistemas de bombeo y distribución

La biomasa constituye la principal fuente energética, reduciendo significativamente las emisiones.

La central térmica dispone de un sistema completo de almacenamiento y alimentación de biomasa que garantiza el funcionamiento continuo de las calderas.

Este sistema está compuesto por:

• Dos silos de almacenamiento de pellets, con dimensiones aproximadas de 4,5 x 4,4 m y altura cercana a 4,5 m
• Capacidad suficiente para dotar a la instalación de una autonomía próxima a dos meses en régimen nominal
• Sistema de extracción mediante elemento rotativo con ballestas extensibles que optimiza el aprovechamiento del combustible
• Alimentación automática a calderas mediante tornillo sinfín motorizado

Como sistema de respaldo y apoyo a la producción con biomasa, se ha ejecutado una nueva instalación de gas natural diseñada para garantizar la continuidad del servicio.

Las calderas de gas natural funcionan como sistema de apoyo, asegurando el servicio en condiciones de:

• Picos de demanda térmica
• Paradas por mantenimiento de biomasa
• Situaciones de emergencia

Se ha llevado a cabo una renovación completa de las instalaciones de climatización, adaptándolas a la normativa vigente y a las necesidades del centro hospitalario.

Las nuevas soluciones implantadas incluyen:

• Sistemas Split inverter de alta eficiencia para zonas con cargas reducidas
• Sistemas VRF (volumen de refrigerante variable) para zonas de mayor complejidad
• Instalación de Unidades de Tratamiento de Aire (UTA) para ventilación y climatización

Por último, se ha implantado un sistema de generación eléctrica renovable para autoconsumo, ubicado en las cubiertas del edificio.

El sistema está compuesto por dos subsistemas:

• Cubierta Este:
  • 133 paneles fotovoltaicos
  • Potencia instalada: ~55,86 kWp
• Cubierta Oeste:
  • 64 paneles fotovoltaicos
  • Potencia instalada: ~26,88 kWp

Financiación del Proyecto:

Proyecto acogido al programa de incentivos para la implantación de instalaciones de energías renovables térmicas en diferentes sectores de la economía, en el marco del Plan de Recuperación, Transformación y Resiliencia, financiado por la Unión Europea – NextGenerationEU.

Datos cofinanciación:

• Componente 7, inversión 1 (C7, I1)
• Beneficiario: OSAKIDETZA - SERVICIO VASCO DE SALUD
• Inversión total: 3.129.213,92 €
• Importe de la ayuda: 349.300,00 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.

---

---

---

Instalaciones fotovoltaicas en Atención Primaria Osakidetza: Fase I

Instalación de paneles fotovoltaicos en 44 Centros de Salud distribuidos en los tres territorios históricos que proporcionarán una potencia en conjunto de 1,3 Megavatios, así como una reducción de las emisiones de CO2 estimada en 360 toneladas anuales.

La iniciativa supone una reducción del 35% en el consumo de electricidad de red en los Centros de Salud y generará un ahorro de 350.000 euros al año.

La iniciativa contempla la implementación de sistemas de producción eléctrica mediante energía fotovoltaica en Centros de Salud de Osakidetza, y permite a través de la instalación de paneles solares fotovoltaicos en las cubiertas de los Centros de Salud, autoabastecer parcialmente la demanda de energía eléctrica de los Centros y, adicionalmente, reducir las emisiones de CO2 asociadas a la producción y distribución eléctrica.



---

---

Centros involucrados:

IMPORTE TOTAL SUBVENCIONADO: 955.894,50 €

Las actuaciones están subvencionadas por los fondos Mecanismo para la Recuperación y la Resiliencia (MRR) –Next Generation EU en la modalidad de transferencia no reembolsable.
